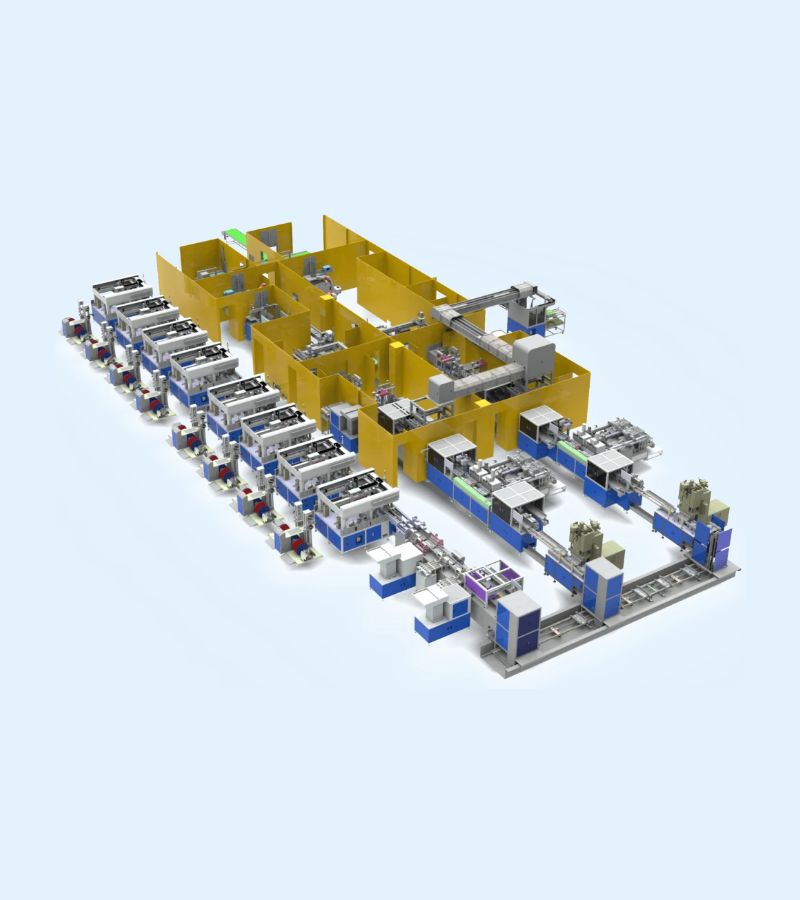

HT6000-Ⅱ型电子雷管工艺技术及智能化生产线
产能说明
1.放线机，绕线机为8台即16组。每组每小时产能450发，合计7200发每小时。
2.线头处理设备主要由缕线机构，切断机构，剥皮机构，分线机构，扭线机构，装下盖机构，绕线扎带检测，扭线检测，装下盖检测，不良品自动排除功能，设计产能7200发每小时。
3.在线注塑设备及后段全部为双线并行工艺，注塑设备单线设计产能为3000发每小时。
4.芯片检测机构、内芯剥皮切断机构单线设计产能为3600发每小时。
5.基础管卡口，三码绑定，注硅脂，装上盖，设计产能为3600发每小时。线夹打码设计产能为3270发每小时。
6.自动装袋机由制袋机构，折弯机构，封口机构，贴标机构，抽真空封口机构完成，设计产能为3600发每小时。
7.开箱机由一台供应双线，成品装袋后采用机器人装箱，设计产能为3600发每小时。
综上，“HT6000-Ⅱ型电子雷管工艺技术及智能化生产线”具有6000发/小时设计生产能力。
| 序号 | 项目 | 技术指标 |
| 1 | 设备尺寸 | 32m（长）×15m（宽）×3m(高) |
| 2 | 脚线每米长度误差 | ±10mm |
| 3 | 卡口产品合格率 | ≥99.9% |
| 4 | 定员要求 | 3人辅助加料、1人前段巡视、1人后段巡视、1人品检 |
| 5 | 生产能力（以5m脚线计） | ≥6000发/小时 |
| 6 | 输送气压大小 | 0.5MPa～0.7Mpa |
| 7 | 设备利用率 | ≥90% |
| 8 | 适应产品规格 | 脚线长度:2m-15m；基础雷管外径:φ6.8～7.5mm；基础雷管长度:75～90mm |
| 9 | 故障报警、安全联锁 | 具备 |
| 10 | 质量控制点检测（焊点、卡口、下盖装线） | 具备 |
设备现场图片
设备已申请技术专利清单（部分）
| 序号 | 专利类型 | 专利名称 | 提交日期 | 申请号 |
| 1 | 实用新型 | 一种电子雷管检测打标装置 | 2020.3.24 | 2020203776227 |
| 2 | 实用新型 | 一种电子雷管脚线串联式上料龙门机械手 | 2020.11.25 | 202022758923.7 |
| 3 | 实用新型 | 一种前推式电子雷管线材剥皮机构 | 2020.11.25 | 202022767358.0 |
| 4 | 实用新型 | 一种电子雷管线材剥皮机构 | 2020.11.25 | 202022771752.1 |
| 5 | 实用新型 | 一种电子雷管生产线的载具链条传送装置 | 2020.11.25 | 202022767417.4 |
| 6 | 实用新型 | 一种电子雷管生产线的载具换向机构 | 2020.11.25 | 202022782991.7 |
| 7 | 实用新型 | 一种电子雷管生产线的多载具同步移位机构 | 2020.11.25 | 202022758890.6 |
| 8 | 实用新型 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202022764589.6 |
| 9 | 发明专利 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202011342124.X |
| 10 | 实用新型 | 电子雷管生产线的载具上升下降机构 | 2020.11.24 | 202022745501.6 |
| 11 | 实用新型 | 电子雷管线材分线机构 | 2020.11.24 | 202022745523.2 |
| 12 | 实用新型 | 一种电子雷管生产线的载具上下循环机构 | 2020.11.24 | 202022745569.4 |
| 13 | 实用新型 | 一种电子雷管线盘的上料机构 | 2020.11.24 | 202022745594.2 |
| 14 | 实用新型 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.25 | 202023204900.8 |
| 15 | 发明专利 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.24 | 202011569992.1 |
| 16 | 实用新型 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202023204949.3 |
| 17 | 发明专利 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202011570014.9 |
| 18 | 实用新型 | 电子雷管收线折线机构 | 2020.12.24 | 202022985111.6 |
| 19 | 发明专利 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202110661038.3 |
| 20 | 发明专利 | 一种数码电子雷管封装机构 | 2021.5.30 | 202110661018.6 |
| 21 | 发明专利 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202110662268.1 |
| 22 | 实用新型 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202121324429.8 |
| 23 | 实用新型 | 一种数码电子雷管自动装箱机 | 2021.5.30 | 202121326234.7 |
| 24 | 实用新型 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202121326264.8 |
| 25 | 实用新型 | 一种数码电子雷管套袋贴标机构 | 2021.5.30 | 202121324430.0 |
| 26 | 实用新型 | 一种数码电子雷管入袋封口结构 | 2021.5.30 | 202121326243.6 |
| 27 | 实用新型 | 一种防翘电子雷管脚线剥皮机构 | 2021.07.28 | 202121708316.8 |
| 28 | 实用新型 | 一种电子雷管芯线剥皮机构 | 2021.07.28 | 202121708138.9 |
| 29 | 实用新型 | 一种电子雷管脚线柔性分线机构 | 2021.07.28 | 202121708220.1 |
| 30 | 实用新型 | 一种电子雷管检测打标装置 | 2020.3.24 | 2020203776227 |
| 31 | 实用新型 | 一种电子雷管脚线串联式上料龙门机械手 | 2020.11.25 | 202022758923.7 |
| 32 | 实用新型 | 一种前推式电子雷管线材剥皮机构 | 2020.11.25 | 202022767358.0 |
| 33 | 实用新型 | 一种电子雷管线材剥皮机构 | 2020.11.25 | 202022771752.1 |
| 34 | 实用新型 | 一种电子雷管生产线的载具链条传送装置 | 2020.11.25 | 202022767417.4 |
| 35 | 实用新型 | 一种电子雷管生产线的载具换向机构 | 2020.11.25 | 202022782991.7 |
| 36 | 实用新型 | 一种电子雷管生产线的多载具同步移位机构 | 2020.11.25 | 202022758890.6 |
| 37 | 实用新型 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202022764589.6 |
| 38 | 发明专利 | 电子雷管生产线的单个载具及链条传送机构 | 2020.11.25 | 202011342124.X |
| 39 | 实用新型 | 电子雷管生产线的载具上升下降机构 | 2020.11.24 | 202022745501.6 |
| 40 | 实用新型 | 电子雷管线材分线机构 | 2020.11.24 | 202022745523.2 |
| 41 | 实用新型 | 一种电子雷管生产线的载具上下循环机构 | 2020.11.24 | 202022745569.4 |
| 42 | 实用新型 | 一种电子雷管线盘的上料机构 | 2020.11.24 | 202022745594.2 |
| 43 | 实用新型 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.25 | 202023204900.8 |
| 44 | 发明专利 | 一种电子雷管芯片的自动上料、铆压机构 | 2020.11.24 | 202011569992.1 |
| 45 | 实用新型 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202023204949.3 |
| 46 | 发明专利 | 一种电子雷管的同步移位、管壳上料缩口机构 | 2020.11.24 | 202011570014.9 |
| 47 | 实用新型 | 电子雷管收线折线机构 | 2020.12.24 | 202022985111.6 |
| 48 | 发明专利 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202110661038.3 |
| 49 | 发明专利 | 一种数码电子雷管封装机构 | 2021.5.30 | 202110661018.6 |
| 50 | 发明专利 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202110662268.1 |
| 51 | 实用新型 | 一种数码电子雷管全自动包装机 | 2021.5.30 | 202121324429.8 |
| 52 | 实用新型 | 一种数码电子雷管自动装箱机 | 2021.5.30 | 202121326234.7 |
| 53 | 实用新型 | 一种数码电子雷管的整形机构 | 2021.5.30 | 202121326264.8 |
| 54 | 实用新型 | 一种数码电子雷管套袋贴标机构 | 2021.5.30 | 202121324430.0 |
| 55 | 实用新型 | 一种数码电子雷管入袋封口结构 | 2021.5.30 | 202121326243.6 |
| 56 | 实用新型 | 一种防翘电子雷管脚线剥皮机构 | 2021.07.28 | 202121708316.8 |
| 57 | 实用新型 | 一种电子雷管芯线剥皮机构 | 2021.07.28 | 202121708138.9 |
| 58 | 实用新型 | 一种电子雷管脚线柔性分线机构 | 2021.07.28 | 202121708220.1 |
